k8s 网络模型

"网络栈"包括网卡，回环设备，路由表，iptables规则。

二层网络：根据 MAC地址表进行数据包的转发；

三层网络：通过 IP 路由实现跨网段的通讯；

网络系统的的四个主要问题：

高度耦合的容器间通信：这个已经被 Pod 和 localhost 通信解决了。
Pod 间通信：这是本文档讲述的重点。
Pod 与 Service 间通信：涵盖在 Service 中。
外部与 Service 间通信：也涵盖在 Service 中。

CNI

Container Network Interface

Weave、Calico、Flannel、Canal、Romana、kube-router 等实现。

K8s 1.24 版本及以后， CNI 的管理不再是 kubelet 的工作。

CNI 网桥：接管K8s创建的Pod

基础可执行文件在/opt/cni/bin目录下；

CNI插件：

ADD操作：将容器添加到 CNI 网络里；
DEL操作：从 CNI 网络里移除容器；

每一个Pod都拥有一个扁平化共享网络命名空间的「PodIP」。

通过PodIP跨越网络与其他物理机和Pod进行通信。
IP-Per-Pod 模型创建了一个干净的、反向兼容的模型。

该模型中，从端口分配、网络、域名解析、服务发现、负载均衡、应用配置和迁移等角度，Pod都能被看作是虚拟机或者物理机，应用可以平滑地从非容环境迁移到同一个Pod内的容器环境。

Pod内通信

Pod：Pod是容器的集合；

Pod包含的容器都运行在同一个宿主机，拥有相同网络空间，容器之间可以互相通信；
Pod运行的容器中包含业务容器和网络容器「pause」；
「pause」全称infrastucture container（又叫infra）基础容器。
网络容器只用来接管Pod的网络，业务容器通过加入网络容器的网络实现网络共享

Pod内容器类似使用以下命令运行：

docker run -p 80:80 -p 8080:8080 --name network-container -d gcr.io/google_container/pause:3.1
docker run --net container:network-container -d jonlangemak/docker:web_container_8080

Pod中的容器网络拓扑

Pod中的容器网络

Pod间通信

k8s网络模型是一个扁平化的网络平面，Pod作为一个网络单元同k8s Node网络处于一个层级

示例：最小的k8s网络拓扑

Pod间通信：Pod1和Pod2（同主机）， Pod1和Pod3（跨主机通信）
Node与Pod间通信：Node1与Pod1/Pod2（同主机），Pod3（跨主机能够通信）


问题：

如何保证Pod的PodIP是全局唯一的？
Pod的PodIP是Docker网桥分配的，所以将不同 k8s Node的Docker网桥配置成不同的IP网段即可。
同一个k8s Node上的Pod/容器原生能通信，不通Node之间的Pod如何通信？
对Docker进行增强，在容器集群中创建一个覆盖网络（Overlay Network），联通各节点，如Flannel ，Calico；
Overlay Network 本身，可以由每台宿主机上的一个“特殊网桥”共同组成或者通过配置宿主机的路由表实现；

network_pod2pod_overlay

Flannel 网络模型

Flannel 是由 CoreOS 团队设计的覆盖网络工具

UDP模式：性能最差，已废弃；
VXLAN模式：
HOST_GW模式：

UDP

Flannel为主机设定一个子网，通过隧道协议封装容器之间的通信报文，实现容器的跨主机通信。
Flannel会为每一台宿主机分配一个“子网”，一台宿主机上的所有容器，都属于这个“子网”，即都属于同一个网段，子网与宿主机的对应关系，保存在 Etcd

$ etcdctl ls /coreos.com/network/subnets
/coreos.com/network/subnets/100.96.1.0-24
/coreos.com/network/subnets/100.96.2.0-24
/coreos.com/network/subnets/100.96.3.0-24
# 子网对应的宿主机的 IP 地址
$ etcdctl get /coreos.com/network/subnets/100.96.2.0-24
{"PublicIP":"10.168.0.3"}

配置完成，每个上运行flanneld进程，创建一个叫做flannel0的设备，添加一系列的路由规则，用来指定数据包的下一跳
flannel0 设备是一个TUN 设备（Tunnel 设备），TUN 设备是一种工作在三层的虚拟网络设备；
TUN设备：在操作系统内核和用户应用程序之间传递 IP 包。而添加的路由规则则包含了流入flannel0 设备和流出flannel0 设备的路由。

网络流转：

当 IP 包从容器经过 docker0 出现在宿主机后，就会根据路由表进入 flannel0 设备；
宿主机上的 flanneld 进程就会收到这个 IP 包，根据这个 IP 包的目的地址，匹配到对应的子网，从 Etcd 中找到这个子网对应的宿主机的 IP 地址；
flanneld将这个IP包直接封装在一个 UDP 包里，通过物理网络发送给目的宿主机的 flanneld（监听8285 端口）；
目的宿主机的flanneld 就可以从这个 UDP 包里解析出封装在里面的源容器发来的原 IP 包，直接把这个 IP 包发送给它所管理的 TUN 设备；
Linux内核会根据路由规则，把这个 IP 包转发给 docker0 网桥（作为二层交换机），将数据包发送给正确的端口，进而通过 Veth Pair 设备进入到目的容器里

Flannel udp 网络模型

总结：

工作在三层的overlay网络；
在发出 IP 包的过程，需要三次用户态与内核态之间的数据拷贝；

VXLAN

VXLAN即Virtual Extensible LAN（虚拟可扩展局域网），是 Linux 内核本身就支持的一种网络虚似化技术。

在现有的三层网络之上，“覆盖”一层虚拟的、由内核 VXLAN 模块负责维护的二层网络，使得连接在这个 VXLAN 二层网络上的“主机”（虚拟机或者容器都可以）之间，像在同一个局域网（LAN）里那样自由通信；
在宿主机上设置一个特殊的网络设备 VTEP，即：VXLAN Tunnel End Point（虚拟隧道端点）
内核里完成对二层数据帧进行封装和解封装；

Flannel 的流程：

在各节点上添加相应的路由规则，用来指定数据包的下一跳；
维护一个ARP表，存储各节点的VTEP设备的MAC地址；
维护一个FDP转发数据库，存储各VTEP设备所在的宿主机ip；

通信流程：每台设备上已经有了VTEP设备（即上图中的flannel.1 的设备）和相应的路由规则

源容器发出请求后，数据包包含了源容器ip和目的容器ip；
数据包通过虚拟网卡对出现在docker0网桥上，然后根据路由规则到达VTEP设备，要发往的网关地址为目的VTEP设备的ip；
VTEP会从ARP表里获取到对应的MAC地址，并进行二层封包，得到一个二层数据帧，称为“内部数据帧”；
Linux 内核会在“内部数据帧”前面，加上一个特殊的 VXLAN 头；
Linux 内核会从FDB数据库里读取到对应的目的宿主机ip，把“内部数据帧”和目的宿主机ip封装进一个 UDP 包里，称为“外部数据帧”；
Linux内核会在这个“外部数据帧”前面加上目的宿主机的MAC地址；
源宿主机上的 flannel.1 设备就可以把这个数据帧从源宿主机的 eth0 网卡发出去，到目的宿主机的 eth0 网卡；
目的宿主机的内核网络栈会发现这个数据帧里有 VXLAN Header，并且 VNI=1；
目的宿主机的Linux 内核会对它进行拆包，拿到里面的内部数据帧，然后根据 VNI 的值，把它交给 flannel.1 设备；
flannel.1 设备则会进一步拆包，取出“原始 IP 包”，然后根据路由规则，将它交给docker0网桥。

HOST_GW

将每个 Flannel 子网的“下一跳”，设置成了该子网对应的宿主机的 IP 地址。

主机”（Host）会充当这条容器通信路径里的“网关”（Gateway）;
flanneld会在宿主机上创建相应的路由规则，设置到某一目的网段的的数据包，应该经过本机的 eth0 设备发出去，且下一跳地址是目的主机ip。
Flannel 子网和主机的信息，都是保存在 Etcd 当中，flanneld 只需要 WACTH 这些数据的变化，然后实时更新路由表即可；

容器通信的过程就免除了额外的封包和解包带来的性能损耗。

根据实际的测试，host-gw 的性能损失大约在 10% 左右，而其他所有基于 VXLAN“隧道”机制的网络方案，性能损失都在 20%~30% 左右。

Calico 网络模型

其解决方案跟 Flannel 的 host-gw 模式几乎完全一样：

每台宿主机添加一条格式如下的路由规则：网关的ip地址是目的容器所在的ip地址；

<目的容器IP地址段> via <网关的IP地址> dev eth0

不会在宿主机创建任何网桥设备；
但采用 BGP 自动在集群中分发路由消息，而不是采用 etcd + flanneld 维护路由信息；

BGP（border gateway protocol）：边界网关协议，Linux 内核原生支持、专门用于大规模数据中心维护不同“自治系统”之间路由信息的无中心的路由协议。

Calico 组成：

calico/node（作为DaemonSet）是一个由两个容器组成的Pod
Felix（守护进程）：负责在宿主机插入路由规则（写入Linux内核的FIB转发信息库），维护Calico所需的网络设备；
BIRD（守护进程）：BGP的客户端，负责在集群总分发路由规则信息；
CNI 插件：与 K8s 对接；
使用 Kubernetes API 服务器作为分布式数据存储，消除了构建和维护etcd数据存储的需要。

BGP 模式

修改 calico.yaml 部署文件中的CALICO_IPV4POOL_IPIP和CALICO_IPV4POOL_VXLAN 值修改成Never，则切换到BGP网络。

确保所有物理节点在同一个二层网络；

Calico的CNI插件为每个容器设置一个 Veth Pair 设备，一端放在宿主机上（以cali为前缀）：

在宿主机上为每个容器的Veth Pair设置配置一条路由规则（未采用网桥），用于接收传入的IP包；
发往 10.233.2.3 的 IP 包应该进入cali5863f3 设备

10.233.2.3  dev cali5863f3 scope link

全互联模式：一个 BGP Speaker 需要与其它所有的 BGP Speaker 建立 bgp 连接（形成一个bgp mesh），复杂度 O(N^2)

用于少于 100 个节点的集群；

RR 模式：选择一部分节点（一个或者多个）作为 Global BGP Peer，它们和所有的其他节点互联来交换路由信息，其他的节点只和 Global BGP Peer 相连。

复杂度 O(N)

IPIP模式（默认）

IPIP的包头非常小，而且也是内置在内核中，因此理论上它的速度要比VxLAN快一点，但安全性更差。

Calico 3.x的默认配置使用的是 IPIP 类型的传输方案而非BGP。

CALICO_IPV4POOL_IPIP 的值，可用值如下：(CALICO_IPV4POOL_VXLAN 可替代 IPIP 模式)

Always：只使用 IPIP 隧道网络，默认值

Never：不使用 IPIP 隧道网络

CrossSubnet：启用混合网络模式

假设两台处于不同子网的宿主机 Node 1 和 Node 2，对应 IP 分别为 102.168.1.1 和 192.168.2.1，通过路由器实现三层转发（可互相通信）：

Calico 尝试在 Node 1 添加如下一条规则：
Node 2 和 Node 1 不在一个子网里，无法通过二层网络将 IP 包发送给下一跳地址；

10.233.2.0/16 via 192.168.2.2 eth0

开启 IPIP 模式，路由规则变更如下
tunl0 设备是 IP 隧道设备，需要额外的封包/解包，三层转发，性能与 Flannel VXLAN 相当；
IPIP隧道网络也是依赖BGP来维护节点的路由信息（ip r可查看相关的信息）；

10.233.2.0/16 via 192.168.2.2 dev tunl0 proto bird onlink

或设法将宿主机网关也加入 BGP Mesh 从而避免使用 IPIP
使用一个或多个独立组件负责搜集整个集群里的所有路由信息，然后通过 BGP 协议同步给网关；

kube-router

等价于 calico + kube-proxy。

采用了三层路由（Layer 3 Routing）的方式，以实现Kubernetes集群中的网络通信。

Service到Pod的通信

Service在Pod之间起「服务代理」的作用，对外表现为一个单一访问接口，将请求转发给Pod。

$ kubectl decsribe service myservice
Name: myservice
Namespace: default
Lables: <none>
Selector: name=mypod
Type: ClusterIP
IP: 10.254.206.220
Port: http 80/TCP
Endpoints: 10.0.62.87:80,10.0.62.88:80,10.0.62.89:80

Session Affinity: None
No evevts.

解读如下：

Service的虚拟IP是 10.254.206.220
端口80/TCP对应3个后端：10.0.62.87:80,10.0.62.88:80,10.0.62.89:80
请求 10.254.206.220:80 时会转发到这些后端之一
虚拟IP是K8s创建的，虚拟网段是API server启动参数 --service-cluster-ip-range=10.254.0.0/16 配置的

br_netfilter

br_netfilter作用：br_netfilter模块可以使 iptables 规则可以在 Linux Bridges 上面工作，用于将桥接的流量转发至iptables链。

如果没加载，影响同node内的pod之间通过service来通信；
因为iptables是在三层的，而linux bridge是在二层的。当pod发出的流量经过service来转发后是到同一个node上的pod，那么此时两个pod都是桥接在cni网桥上的，那么就会直接通过网桥来传递流量，但是此时流量的处理就不会up call到三层的iptables规则，从而导致转发异常；

启用 bridge-nf-call-iptables 这个内核参数 (置为 1)，表示 bridge 设备在二层转发时也去调用 iptables 配置的三层规则 (包含 conntrack)

每个 Pod 的网卡都是 veth 设备，veth pair 的另一端连上宿主机上的网桥；
由于网桥是虚拟的二层设备，同节点的 Pod 之间通信直接走二层转发，跨节点通信才会经过宿主机 eth0；

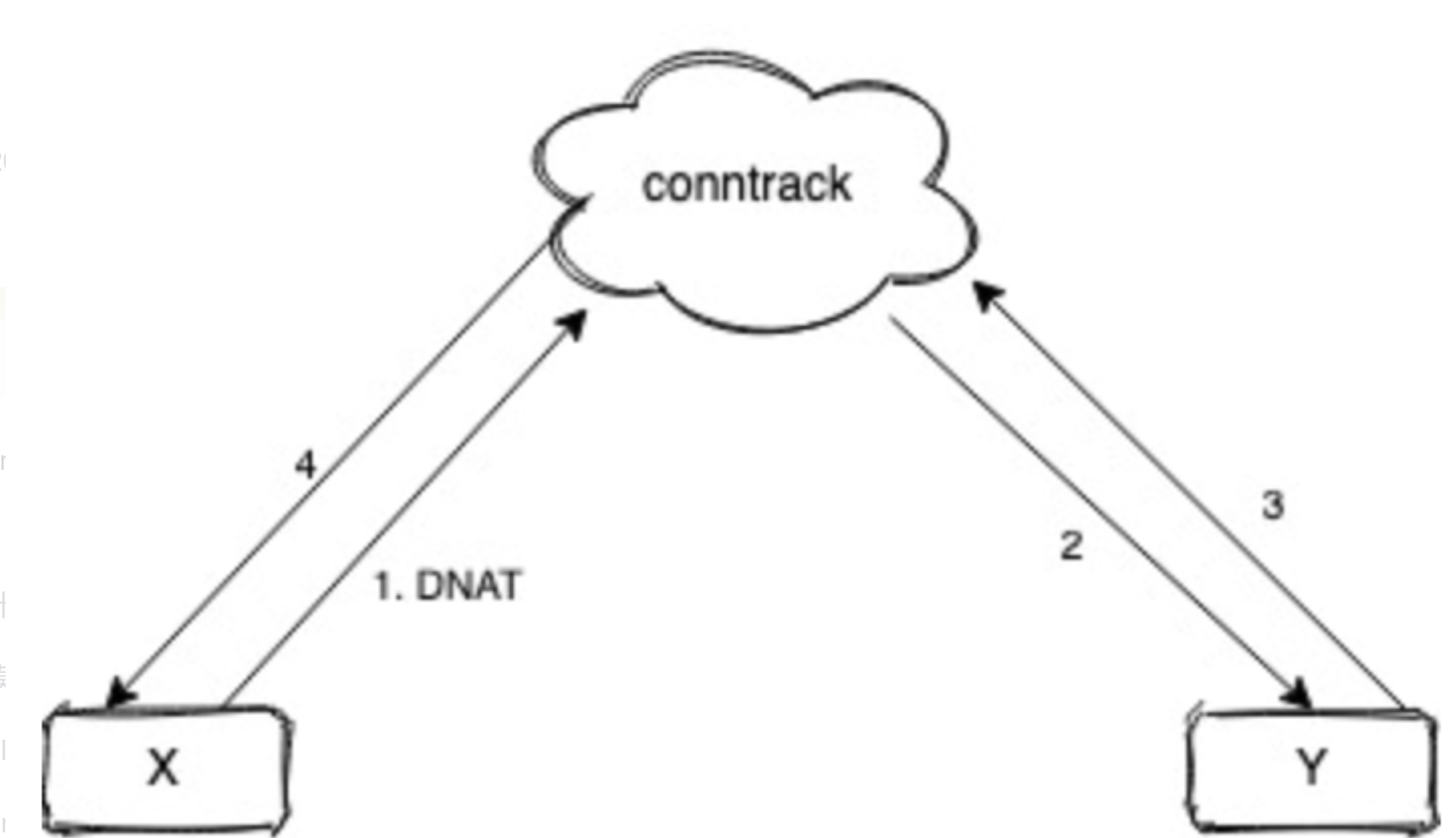

不管是 iptables 还是 ipvs 转发模式，Kubernetes 中访问 Service 都会进行 DNAT，将原本访问 ClusterIP:Port 的数据包 DNAT 成 Service 的某个 Endpoint (PodIP:Port)，然后内核将连接信息插入 conntrack 表以记录连接，目的端回包的时候内核从 conntrack 表匹配连接并反向 NAT，这样原路返回形成一个完整的连接链路:

导致问题：（常见的问题现象就是偶现 DNS 解析失败）

1、Pod 访问 Service，目的 IP 是 Cluster IP，不是网桥内的地址，走三层转发，会被 DNAT 成 PodIP:Port； 2、如果 DNAT 后是转发到了同节点上的 Pod，目的 Pod 回包时发现目的 IP 在同一网桥上，就直接走二层转发，没有调用 conntrack，导致回包时没有原路返回，客户端与服务端的通信就不在一个 “频道” 上，不认为处在同一个连接，也就无法正常通信。

kube-proxy

kube-proxy组件负责虚拟IP路由和转发，在容器覆盖网络之上实现的虚拟转发网络，功能如下：

监控Service和Endpoints的变化，实现刷新转发规则
提供负载均衡能力

kube-proxy的代理模式：~~userspace模式不再推荐~~

iptables模式：设置iptables规则，效率高，但失败响应不友好，可以通过Pod的readinessprobe控制只有ready状态的pod可以响应；
大量Pod时在宿主机设置相当多的 iptables 规则，大量占用宿主机 CPU 资源；
ipvs模式：通过Linux kernel的netlink接口设置IPVS规则，转发效率和吞吐量都是最高；
要求Linux Kernel启用 IPVS 模块，未启用会自动切换到iptables模式；
不需要设置 iptables 规则，而是将规则的处理放在内核态；
支持更多负载均衡模式：rr（轮询），lc（最小连接数），dh（目标地址hash），sh（源地址hash），sed（最短期望延迟），nq（永不排队）
kernelspace模式：Windows Server的代理模式；

iptables

完全通过创建iptables规则，直接重定向访问Service的虚拟IP的请求到endpoints;当Endpoints发生变化的时候，kube-proxy会刷新相关的iptables规则，在此模式下，kube-proxy只负责监控Service和Endpoints，更新iptables规则，报文的转发依赖于Linux内核，默认的负载均衡方式是随机方式。

kube-proxy Iptables模式拓扑

查询关于Service myservice的iptables规则

iptables-save | grep myservice

kube-proxy会为Service创建一系列iptables规则，其中包含iptables自定义链：

KUBE-SERVICES: 绑定在NAT表PREROUTING链和OUTPUT链
KUBE-SVC-*: 代表一个Service , 绑定在KUBE-SERVICES
KUBE-SEP-: 代表Endpoints的每一个后端，绑定在KUBE-SVC-

查询转发规则

iptables -t nat -L -n

网络隔离（NetworkPolicy）

calico 默认支持， flannel 不支持。

通过 iptables 实现隔离

配置：（白名单机制）

spec.PodSelector：作用于的Pod，如果为{}，则表示为所有pod；
spec.policyTypes：Ingress(入所选 Pod 的入口流量)，Egress（来自所选 Pod的出口流量）；
spec.ingress：允许的白名单
from：允许的访问所选Pod的来源，支持 IP，Namespace 和 Pod；
ports：允许访问所选Pod的端口；
spec.egress：允许的白名单
to：允许所选Pod所访问的目标，支持 IP，Namespace 和 Pod；
ports：允许访问目标的端口

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: test-network-policy
  namespace: default
spec:
  podSelector:
    matchLabels:
      role: db
  policyTypes:
 - Ingress
 - Egress
  ingress:
 - from:
    - ipBlock:
        cidr: 172.17.0.0/16
        except:
        - 172.17.1.0/24
    - namespaceSelector:
        matchLabels:
          project: myproject
    - podSelector:
        matchLabels:
          role: frontend
    ports:
    - protocol: TCP
      port: 6379
  egress:
 - to:
    - ipBlock:
        cidr: 10.0.0.0/24
    ports:
    - protocol: TCP
      port: 5978

多容器多网络方案

当一个应用或服务既需要对外提供 API 调用服务，也需要满足自身基于分布式特性产生的数据同步（一些业务场景的控制面和数据面的分离场景），那么这时候一张网卡的性能显然很难达到生产级别的要求，网络流量延时、阻塞便成为此应用的一项瓶颈。

multus-cni

Multus CNI enables attaching multiple network interfaces to pods in Kubernetes.

Multus CNI 本身不提供网络配置功能，它是通过用其他满足 CNI 规范的插件进行容器的网络配置。
